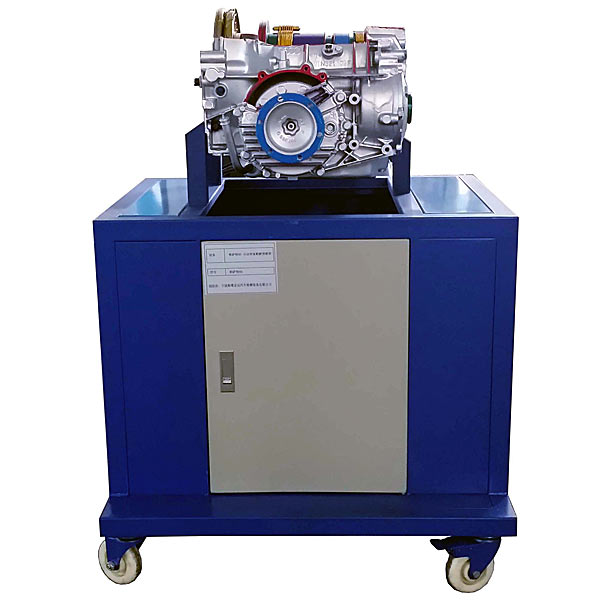

一、產品簡介
設備采用 解剖電控自動變速器總成為基礎，用單相齒輪減速感應電機做動力源，使用高壓氣體推動用油元件動作來實現變速器的換擋過程，可對解剖后的自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作，可全面展示電控自動變速器內部組成結構及各檔位用油元件的工作過程。
適用于學校對自動變速器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的解剖自動變速器、由可調轉速的單相齒輪減速感應電機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作。充分展示自動變速器的內部組成結構和工作過程。
2.該自動變速器每個制動器和離合器都由一單獨的氣路推動其動作，自動變速器控制裝置根據所接收到的多功能開關和檔位選擇開關的信號，控制相應的電磁閥動作，來接通控制對應離合器、制動器的氣路，從而實現變速器的換擋過程。
3.附有原車自動變速器結構簡圖、工作原理圖與不同檔位各用油元件的工作情況圖表；學員可直觀對照各圖表和實物，分析變速器的各檔傳動路線及各用油元件的工作過程。
4.實訓臺安裝有自動變速器檔位顯示裝置及排擋桿各檔位的指示燈，實時顯示變速器的工作狀態。
5.實訓臺配備有電動機及減速機防護罩等安全保護裝置。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
7.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、技術規格
外形尺寸：1400×900×1100mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源：交流220V±10% 50Hz
工作電源：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檔位轉換裝置 |
|
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
變速器控制裝置 |
|
套 |
1 |
|
4 |
檔位顯示裝置 |
|
套 |
1 |
|
5 |
自動變速器總成 |
|
套 |
1 |
|
6 |
12V氣動換向閥 |
|
套 |
1 |
|
7 |
單相齒輪減速感應電機 |
5IK120GN-C；90轉/分
250W |
臺 |
1 |
|
8 |
驅動機構(帶安全防護罩) |
|
套 |
1 |
|
9 |
檔位控制開關 |
|
套 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
1400×900×1100mm(長×寬×高)
冷板沖壓成形柜式帶儲物箱 |
臺 |
1 |
|
11 |
空壓機與氣路裝置 |
|
臺 |
1 |
